Das BaRotation wurde speziell für die Serienprüfung von O-Ringen entwickelt. Mit dem Prüfsystem ist es möglich, O-Ringe und andere Bauteile mit den Messverfahren IRHD Micro und Micro Shore A automatisiert zu messen. Durch die Lasererkennung des Prüflings wird die Härte- und ggf. Dickenmessung an der gewünschten Position druchgeführt. Es ist frei wählbar, ob die Prüfung an der höchsten Position oder der zentrierten Position der Schnurstärke stattfinden soll. Durch den automatisierten Messablauf wird der Benutzereinfluss auf ein Minimum reduziert.
Der automatisierte Messablauf vermeidet die manuelle, zeitintensive Probenplatzierung und ermöglicht eine mannlose Serienprüfung mit zuverlässigen Messergebnissen.
Zeitersarnis dank Serienprüfung
Die Funktion der Mehrfachmessung des BaRotation ermöglicht, in einem Messvorgang Messwerte an mehreren Proben zu generieren. Dabei sind eine oder zwei Messungen pro O-Ring möglich.
Messeinrichtung IRHD Micro oder Micro Shore A
Aufnahmearm
Elektronikeinheit
Betriebsanleitung
Erleben Sie einen problemlosen Einstellungsprozess
Bei einem Wechsel der Messeinrichtung ist es erforderlich, den Abstand zwischen der Spitze des Eindringkörpers und dem Laserstrahl anzupassen. Mit dem BaRotation kann diese Einstellung per Knopfdruck automatisiert durchgeführt werden, was das Potenzial für menschliche Fehler erheblich reduziert.
Präzise Messposition dank Laser
Ein präziser Laser ist integriert, um die normkonforme Messposition der Probe zu finden. Die Zentrierung der Probe erfolgt automatisch und bedienerunabhängig unterhalb der Messeinrichtung.
Messungen nach verschiedenen Prüfverfahren
Austauschbare Messeinrichtungen ermöglichen einen kinderleichten Wechsel zwischen IRHD Micro und Micro Shore A ohne Werkzeug und mit nur wenigen Handgriffen.
Härte- und Dickenmessung in einem System
Mit dem BaRotation ist es möglich, zusätzlich zur Härte der Probe, die Dicke zu ermitteln. Durch die 2-in-1 Messmethode kann ein Arbeitsschritt bei der Bestimmung bzw. Überprüfung der Spezifikationen eingespart werden.
O-Ringe, Formteile, Rundkörper
Messeinrichtung IRHD Micro
(oder Shore A)
Messeinrichtung Shore A
(oder IRHD Micro)
Referenzblöcke
mit DAkkS akkreditiertem Kalibrierschein
Plattenförmige Probekörper mind. 7 mm je nach Messverfahren
Kleine O-Ringe und Fertigteile mit einem Krümmungsradius größer als 0,8 mm
Schnurstärke von/bis: 1,5-10 mm
0.1 Härteeinheiten; 0,01 mm Dickenmessung
Prüfständer
Maße B x H x T: 45 x 39 x 55 cm
Gewicht: 21,00 kg
mit Aufnahmearm und Messeinrichtung
Maße B x H x T: 45 x 39 x 55 cm
Gewicht: 23,71 kg
Elektronikeinheit
Maße B x H x T: min. 26 x 11,5 x 26,5 cm
max. 26 x 11,5 x 34 cm
Gewicht: 2,32 kg
Stromversorgung: 100-24 VAC; 50/60 Hz
Schutzart: IP 20
Laserklasse: 2
USB und RS-232 Schnittstelle für Datenübertragung (Software wird benötigt).
Die Rückführbarkeit bezieht sich auf die Fähigkeit, die Herkunft, den Verlauf und die Geschichte unserer Produkte, Kalibrierungen, Prozesse oder Messungen nachverfolgen zu können. Dies bedeutet, dass sämtliche Schritte und Parameter, die zur Entstehung unserer Produkte beitragen, dokumentiert und verfolgbar sein müssen.
Die Rückführbarkeit gewährleistet die Transparenz, Integrität und Zuverlässigkeit von Daten und ermöglicht die Überprüfung von Qualitätsstandards. Sie spielt eine entscheidende Rolle in der Fehlererkennung, Qualitätskontrolle und der Gewährleistung der Einhaltung gesetzlicher Vorschriften und unseren Qualitätsansprüchen.
DAkkS akkreditiertes Labor seit 1996 – Kalibrierungen nach höchsten Anforderungen und weltweiten Standards.
Kalibriererinnerung – Wir erinnern Sie automatisch an Ihre nächste Kalibrierung.
Service-Pakete – Akkreditierte Kalibrierung inkl. Wartung und Reparatur zum festen Preis. Alles aus einer Hand.
Vertrauen Sie auf Bareiss für zuverlässige Kalibrierungen und zuverlässige Messergebnisse.
Profitieren Sie von unserer Erfahrung als Hersteller und akkreditiertem Kalibrierlabor.
Bareiss Empfehlung: Laborbedingungen nach DIN ISO 23529
Für Ihre Fragen rund um die Härteprüfung sind wir gerne für Sie da!
Telefon +49 7305 9642-0
Fax +49 7305 9642-22
Email
Öffnungszeiten:
Montag - Donnerstag: 07.00 - 16.00 Uhr
Freitag: 07.00 - 12.00 Uhr

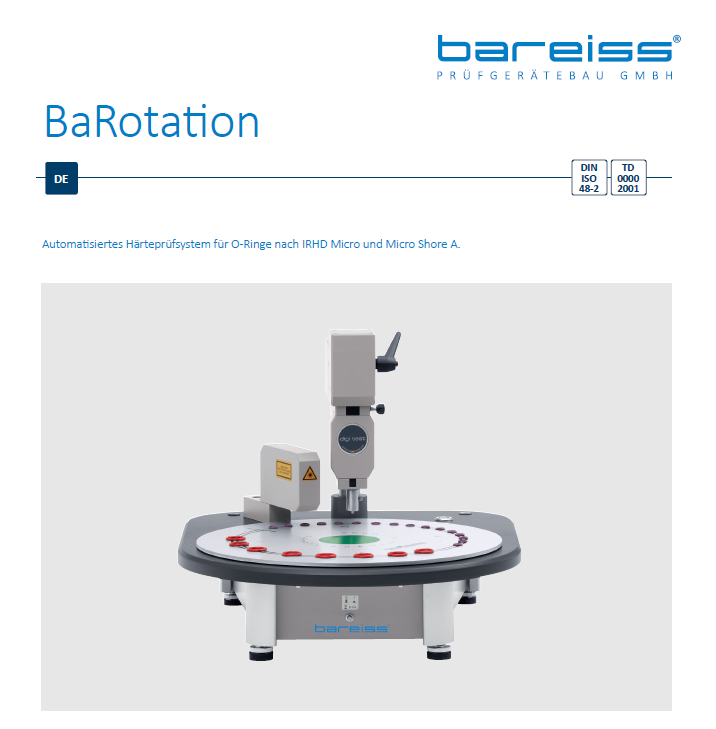

Automatisiertes Härteprüfsystem für O-Ringe nach IRHD Micro und Micro Shore A.
