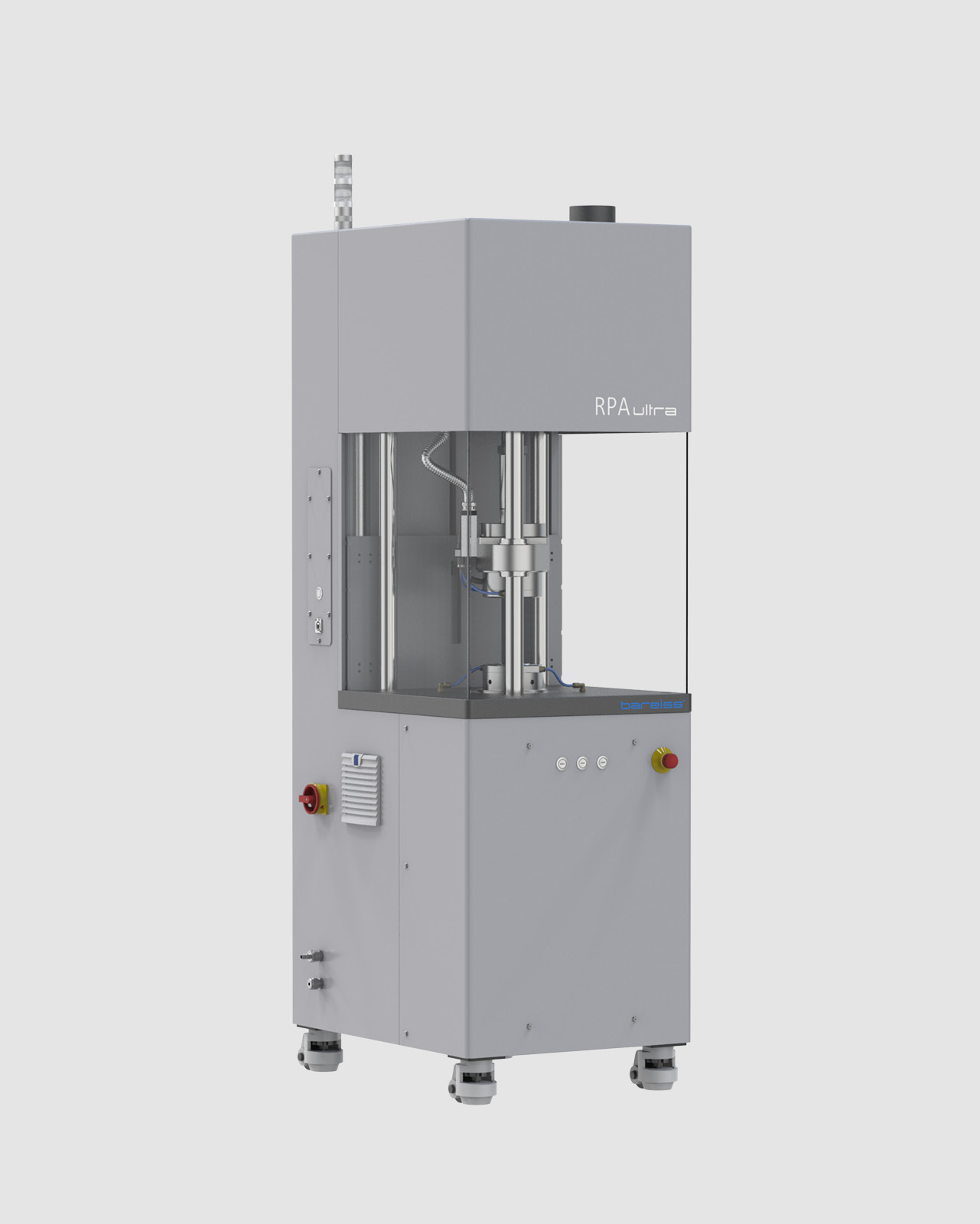

Der RPA ultra ist ein fortschrittliches Instrument zur Analyse der viskoelastischen Eigenschaften von Elastomeren, das die Standard-Rubber Process Analyzer weit übertrifft. Das Gerät verfügt außerdem über eine vollständig rotierende untere Matrize, die die dynamischen Bedingungen der Gummiverarbeitung und -herstellung nachahmt. Diese Funktion ist entscheidend, um realistische Szenarien zu simulieren und eine präzise Charakterisierung des Elastomerverhaltens während Prozessen wie Formgebung, Extrusion und Aushärtung zu ermöglichen.
Die benutzerfreundliche BareissOne-Software sorgt für eine nahtlose Datenverwaltung und -interpretation und befähigt Forscher, Formulierungen zu optimieren, die Qualitätskontrolle zu verbessern und die Produktentwicklung in der Gummi- und Polymerindustrie zu beschleunigen.

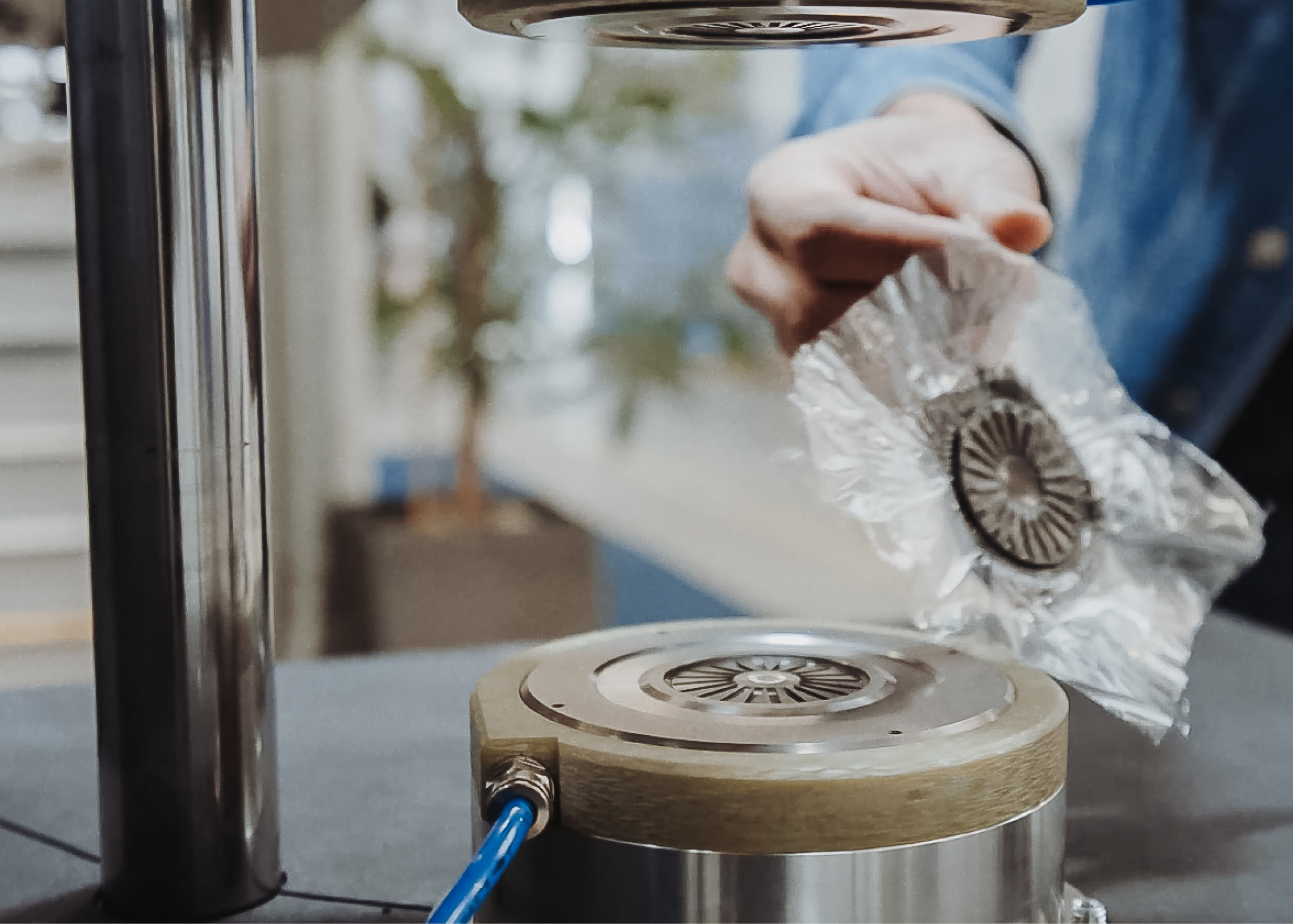

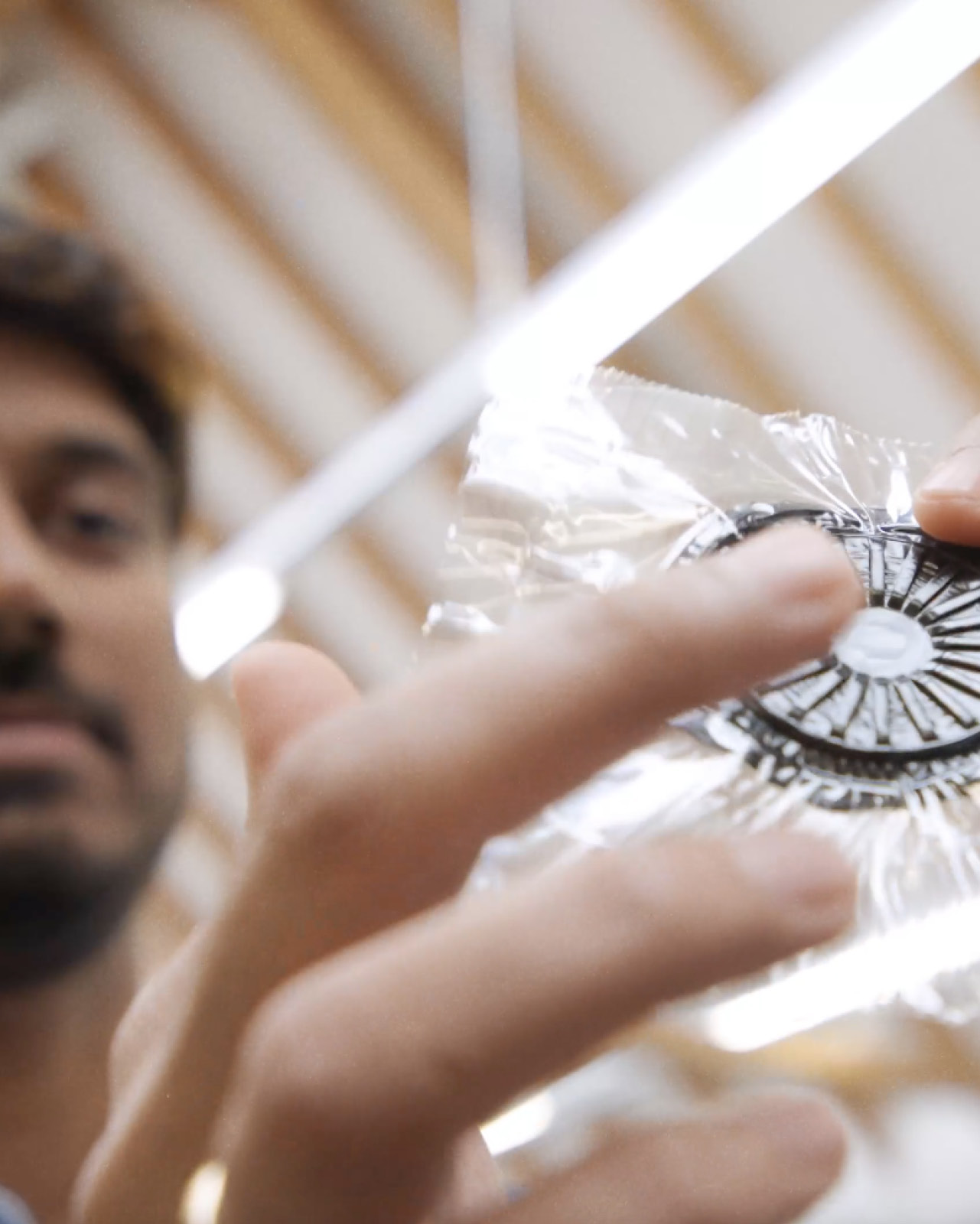

Vollständig rotierende untere Matrize für prozessrelevante Simulation
Erleben Sie Tests, die die Realität widerspiegeln. Der RPA ultra simuliert tatsächliche Verarbeitungsbedingungen, die für Extrusions-relevante Schergeschwindigkeiten entwickelt wurden, und überbrückt so die Lücke zwischen Laborergebnissen und Produktionsergebnissen.
Transiente Viskosität
Um den Verarbeitungsprozess einer unvulkanisierten Gummimischung besser zu verstehen, ist die transiente Scherviskosität eine der wichtigsten Eigenschaften, vor allem für die Bestimmung der Prozessparameter für Extrusions- und Spritzgusszwecke.
Die rotierende untere Kammer mit unbegrenzter Dehnung des RPA ultra bietet dem Benutzer somit einen doppelten Prüfmodus: dynamische und konstante Scherung.

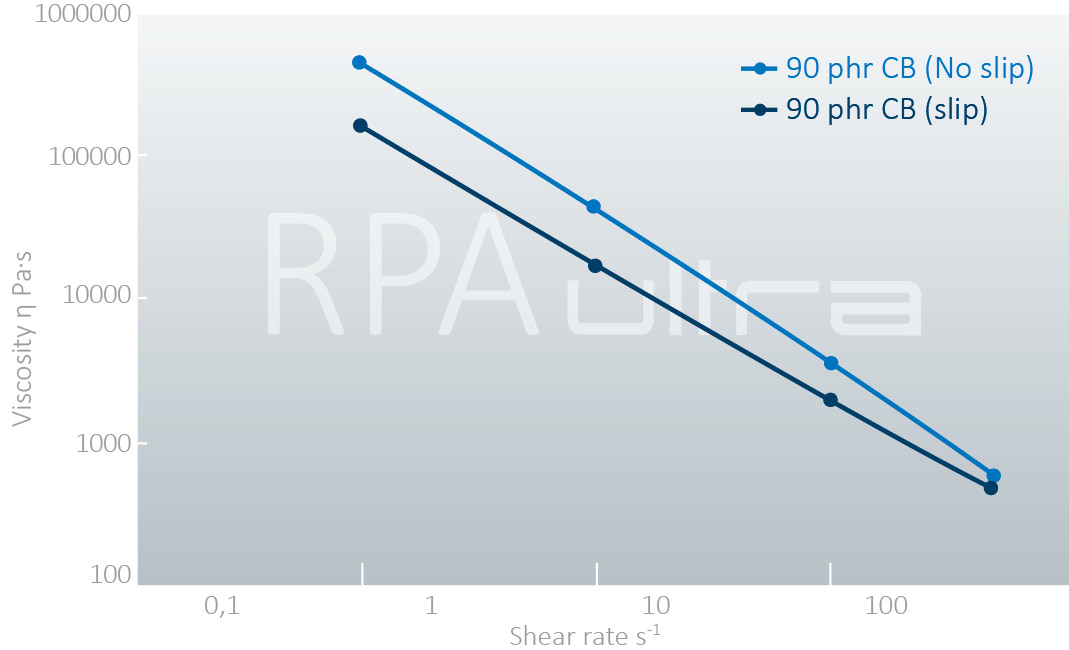

Wandgleiten
Eine wesentliche Herausforderung bei der Verarbeitung von Gummimischungen ist das Thema Wandgleiten.
Dabei handelt es sich um ein rheologisches Phänomen, bei dem ein Gleiten zum Beispiel zwischen der Extruderwand und dem fließenden Material auftritt. Wir bieten eine optionale Lösung an, bei der die obere Kammer durch einen definiert polierten Kammersatz ersetzt wird. In Kombination mit einem programmierbaren Innendruck können damit Wandgleit-Experimente durchgeführt werden.
Isotherme Messung
Eine der häufigsten und wichtigsten Prüfungen, die an Gummimischungen durchgeführt werden, sind die isothermen Vulkanisationstests.
Alle wichtigen Prüfparameter wie maximales und minimales Drehmoment, TC-Werte, Reaktionszeit und -rate etc. werden ermittelt und dem Benutzer in tabellarischer und/oder grafischer Form für weitere Analysen in der BareissOne-Software zur Verfügung gestellt.

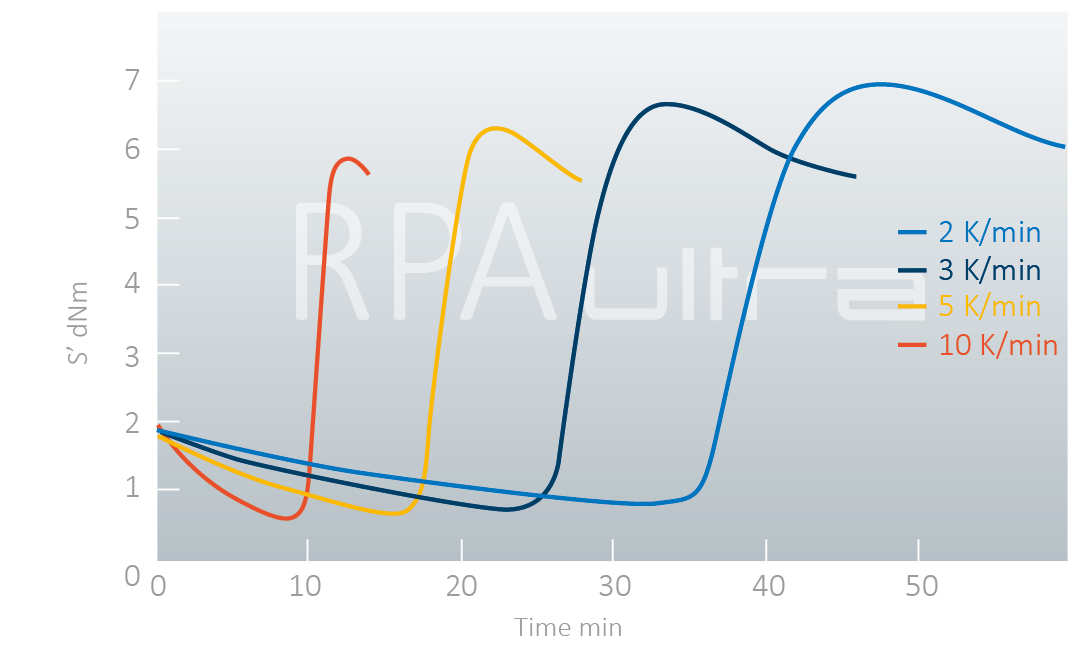

Anisotherme Messung
Um das Verhalten einer Probe über einen weiten Temperaturbereich zu beurteilen, werden typischerweise anisotherme Messungen (Temperatursweep) mit verschiedenen Heizraten durchgeführt.
Diese Messung bei verschiedenen Heizraten ebnet auch den Weg für anisotherme kinetische Berechnungen – ein Modul, das ebenfalls in der BareissOne-Software integriert ist.
Large Amplitude Oscillatory Shear (LAOS)
LAOS ist im Wesentlichen ein Amplituden-Sweep, der mit relativ großen Amplituden durchgeführt wird, um das nichtlineare viskoelastische Verhalten einer Probe zu untersuchen und zu bewerten.
Das nichtlineare Verhalten eines Materials basiert auf seiner Polymerarchitektur > lineares oder verzweigtes Polymer.
Die LAOS-Ergebnisse werden auch für die FT-Rheologie verwendet. Die Berechnung des LCB-Indizes (Long Chain Branching) oder des Q-Parameters erfolgt unter Verwendung des harmonischen Spektrums aus der Fourier Analyse (FFT).
Kinetik
Aus der isothermen Prüfung (Vulkameterkurve) lassen sich Ergebnisse wie Inkubationszeit, Reaktionsordnung und Umsatzgeschwindigkeitskonstante für jede Temperatur bestimmen. Basis dieser Berechnung ist die DIN 53529. Mit Hilfe der Inkubationszeit und der Umsatzgeschwindigkeits-
konstanten bei mindestens 3 unterschiedlichen Temperaturen, lassen sich ebenso die Aktivierungsenergien der Inkubation und des Umsatzes bestimmen. Dies sind wesentliche Parameter für die Heizzeitberechnung am Prüfkörper, aber auch für die Produktion.
Frequenz-Sweep
Durch die Charakterisierung einer Probe über einen breiten Frequenzbereich erhält der Benutzer einen umfassenden Überblick über das viskoelastische Verhalten sowie über die Molekularstruktur (Molekulargewicht und Molekulargewichtsverteilung).
Viskoelastische Eigenschaften wie komplexer Modul, Elastizitätsmodul, Verlustmodul, komplexe Viskosität, Phasenwinkel usw. werden bei jeder Frequenz als Ergebnis des frequenzabhängigen Verhaltens der Probe berechnet.

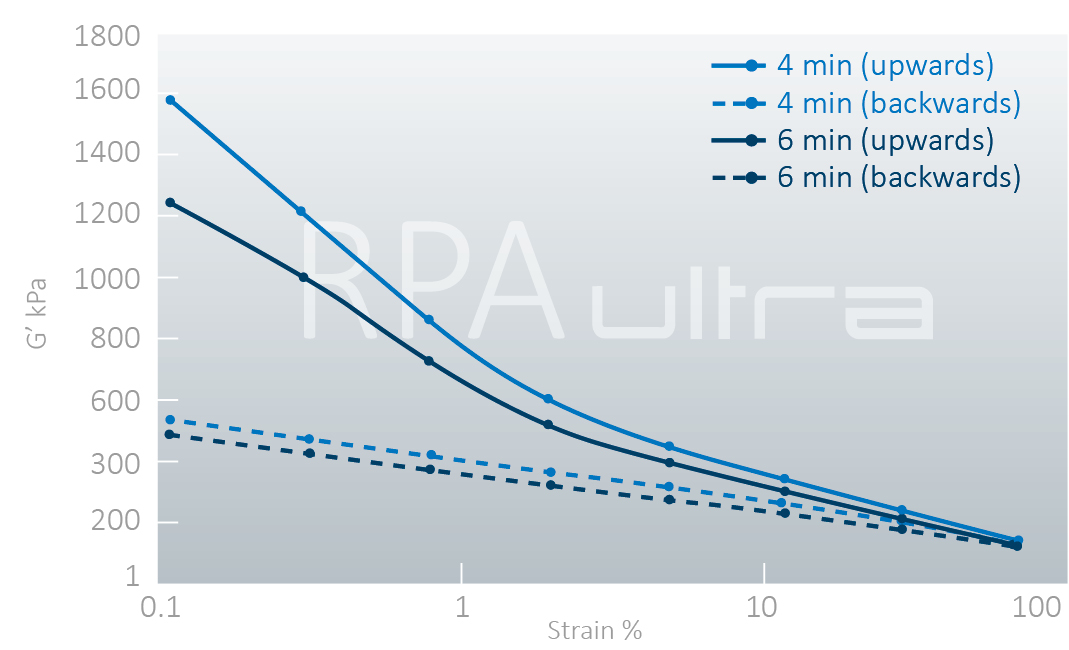

Amplituden-Sweep
Das Messen einer Probe über einen weiten Amplitudenbereich zeigt das dehnungsabhängige Verhalten, zum Beispiel den linear-viskoelastischen Bereich (LVE) bis hin zu Large Amplitude Oscillatory Shear (LAOS).
Der Payne-Test, der bei kleinen Dehnungsamplituden zur Untersuchung der (Füllstoff-/Polymer-) Füllstoff-Netzwerke
ausgeführt wird, zeigt den Füllstoffanteil und den Füllstoffdispersionsgrad auf.
Matrix-Test
Bei den oben beschriebenen Frequenz- und Amplituden-Sweeps wird ein Parameter (Frequenz oder Dehnung) konstant gehalten, während der jeweils andere Parameter (Frequenz oder Dehnung) über einen bestimmten Bereich geändert wird. Bei der Matrixprüfung kann der Benutzer beide Parameter – Frequenz und Dehnung – während eines Sweeps ändern, wodurch das Prüfverfahren flexibler wird und somit mehr Information mit einer Messung bietet.
Hohe Abtastrate für verbesserte Fourier-Transformation (FT) Rheologie
Mit einer erstaunlich hohen Abtastrate pro Zyklus analysiert der RPA ultra nicht nur – er zerlegt das Materialverhalten mit chirurgischer Präzision. Dies verbessert die Fourier-Transformations-Rheologie (FTR), indem Zeitbereichsdaten in Frequenzbereichsinformationen umgewandelt werden, um eine umfassende Analyse der viskoelastischen Materialeigenschaften zu ermöglichen.

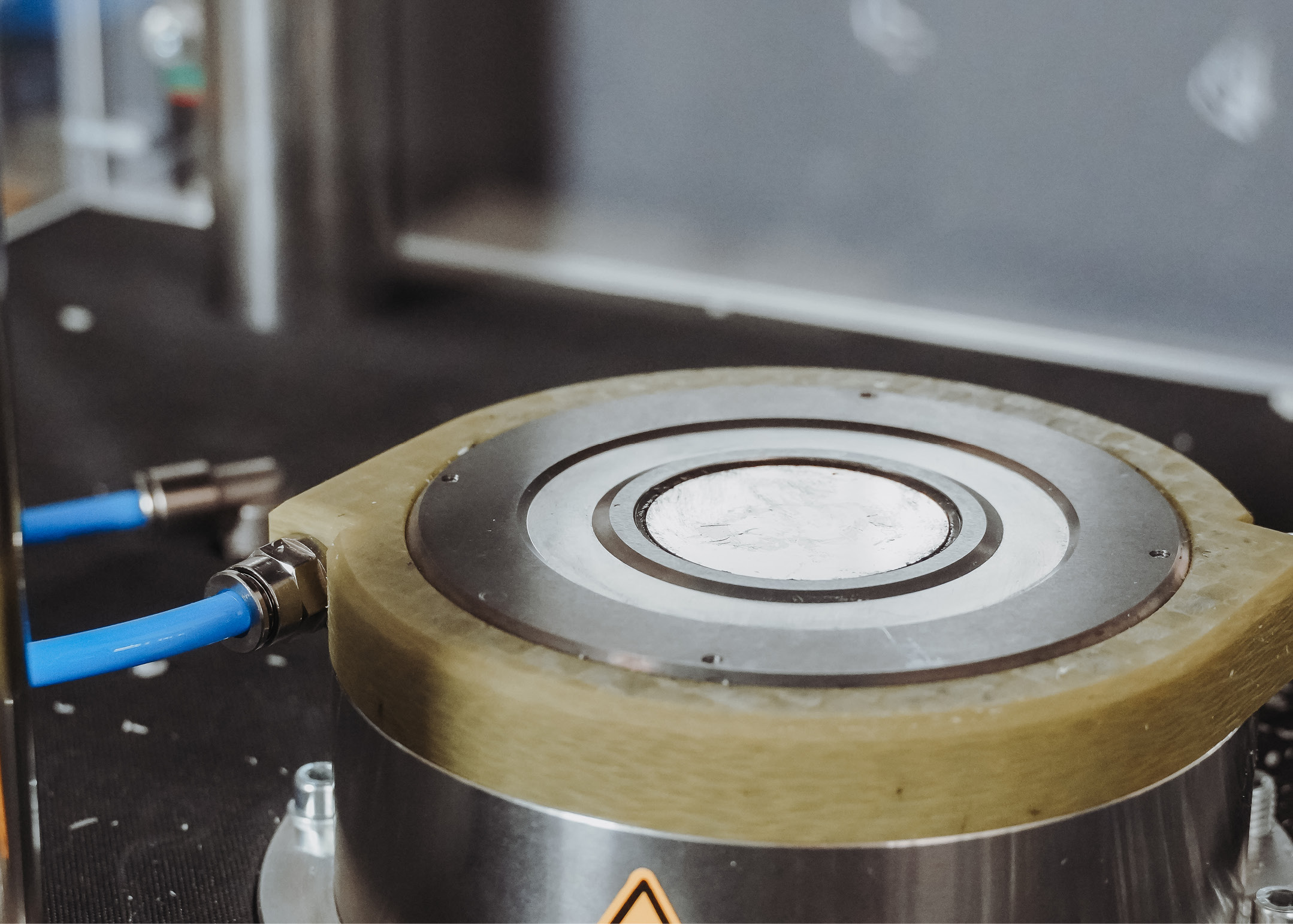

Produktionsnahe Einblicke mit Wandgleitanalyse
Durch den Austausch der standardmäßigen oberen Testmatrize mit einem polierten Matrizensatz, der die Rauheit der Extruder-Wandoberfläche widerspiegelt, ermöglicht unser RPA eine präzise Simulation der tatsächlichen Produktionsbedingungen. Diese Wandgleitmessfähigkeit erlaubt es Forschern, das Materialverhalten genauer zu untersuchen.

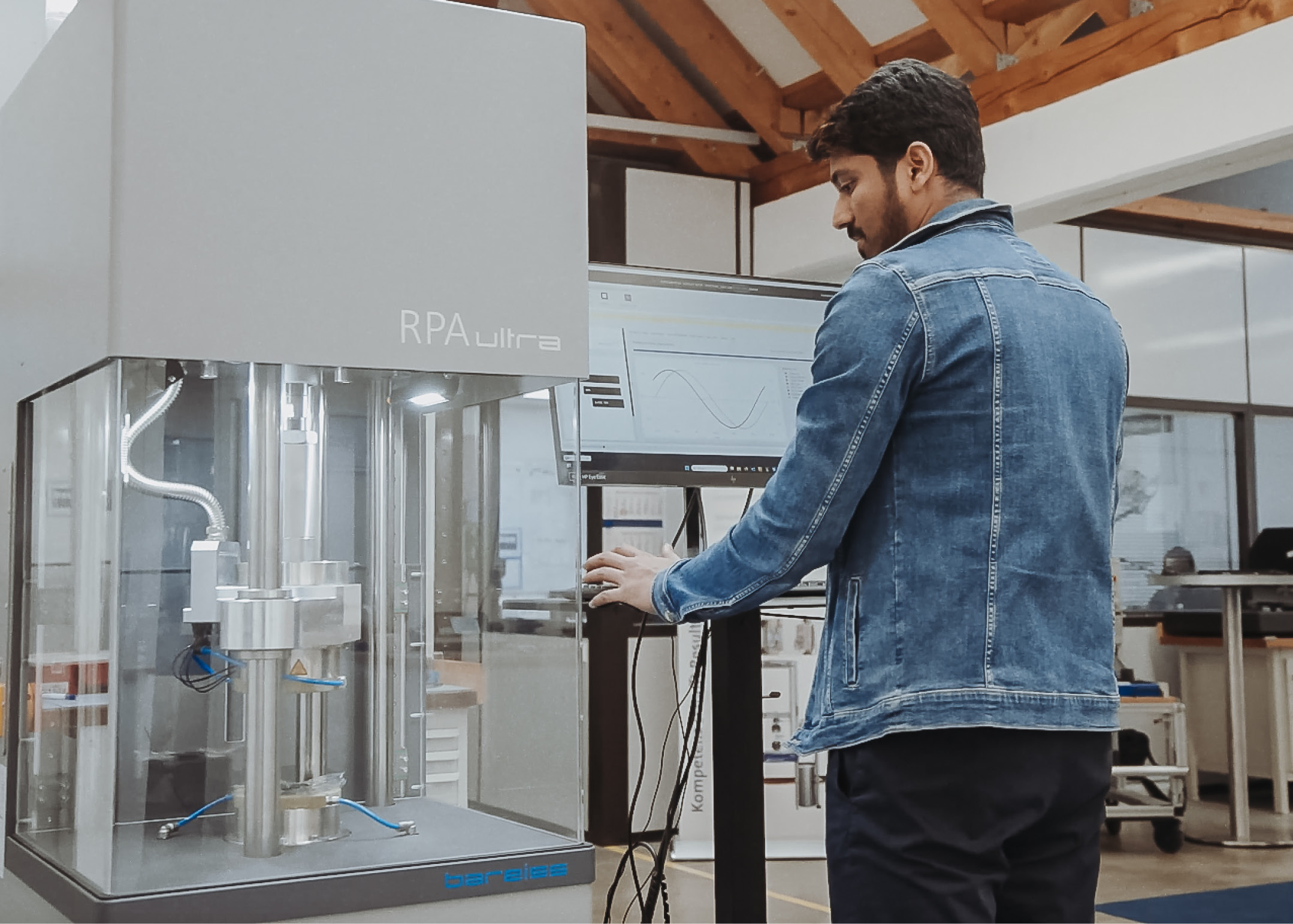

Kompatibel mit BareissOne – der Softwareplattform für Ihre Messdaten
Intuitive Software vereinfacht komplexe Testverfahren und ermöglicht es den Forschern, sich auf die Analyse statt auf den Betrieb des Instruments zu konzentrieren. Optimieren Sie Ihren Arbeitsablauf und steigern Sie die Produktivität.

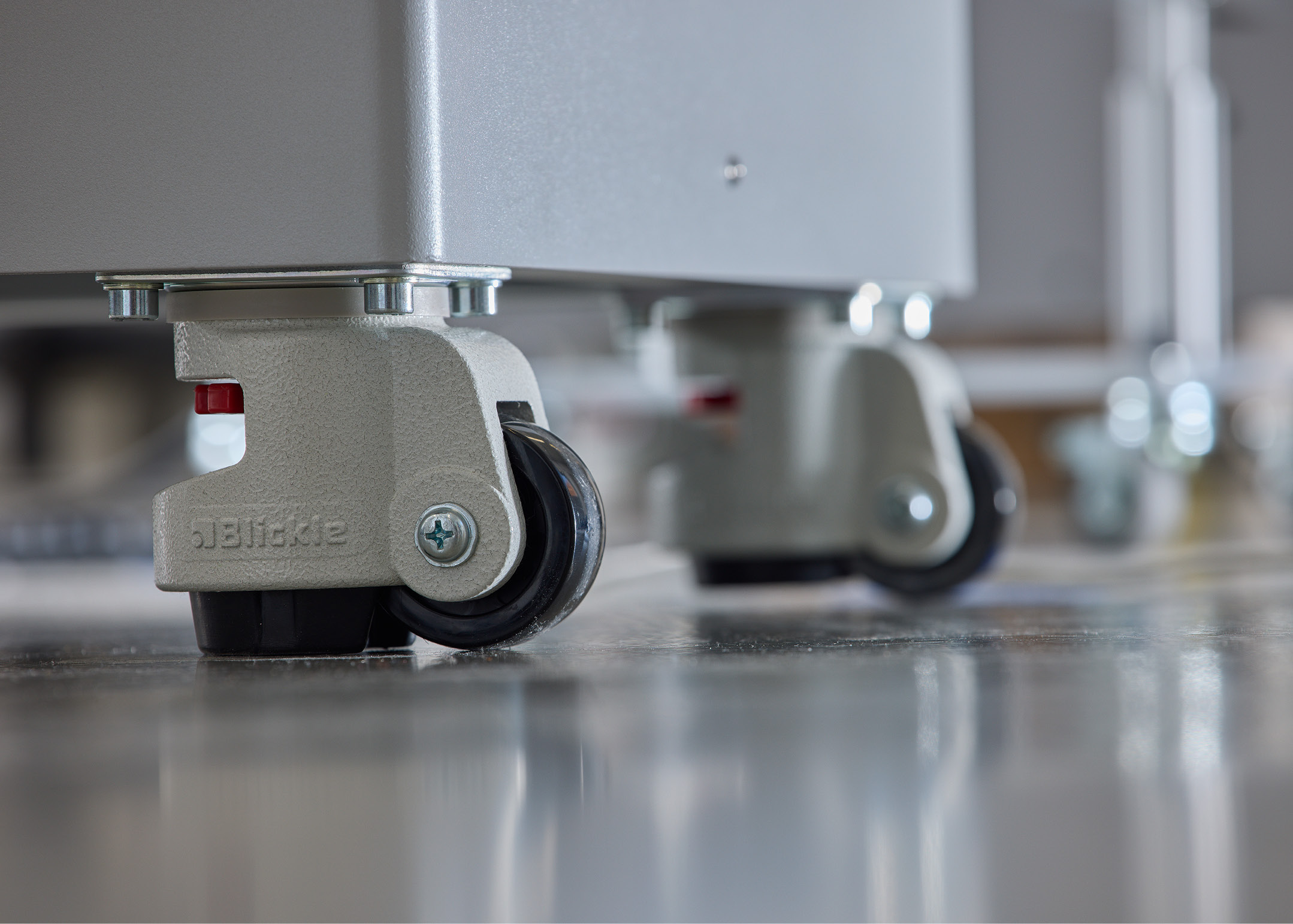

Weltweit erstes Standmodell
Verabschieden Sie sich von stationären Einschränkungen. Als weltweit erstes Standmodell mit eingebauten Rollen bringt der RPA ultra Flexibilität direkt an Ihre Fingerspitzen. Bewegen Sie ihn mühelos durch Ihr Labor oder zu verschiedenen Teststationen.
Weitere Funktionen
Reine Polymere, Polymerblends, unvulkanisierte Gummimischungen, In-situ-Verbindungen / In-situ-Mischungen, Thermoplaste, Flüssigsilikonkautschuk (LSR), Thermoplastische Elastomere (TPE), Mischungen mit rückgewonnenem Carbon Black (rCB)

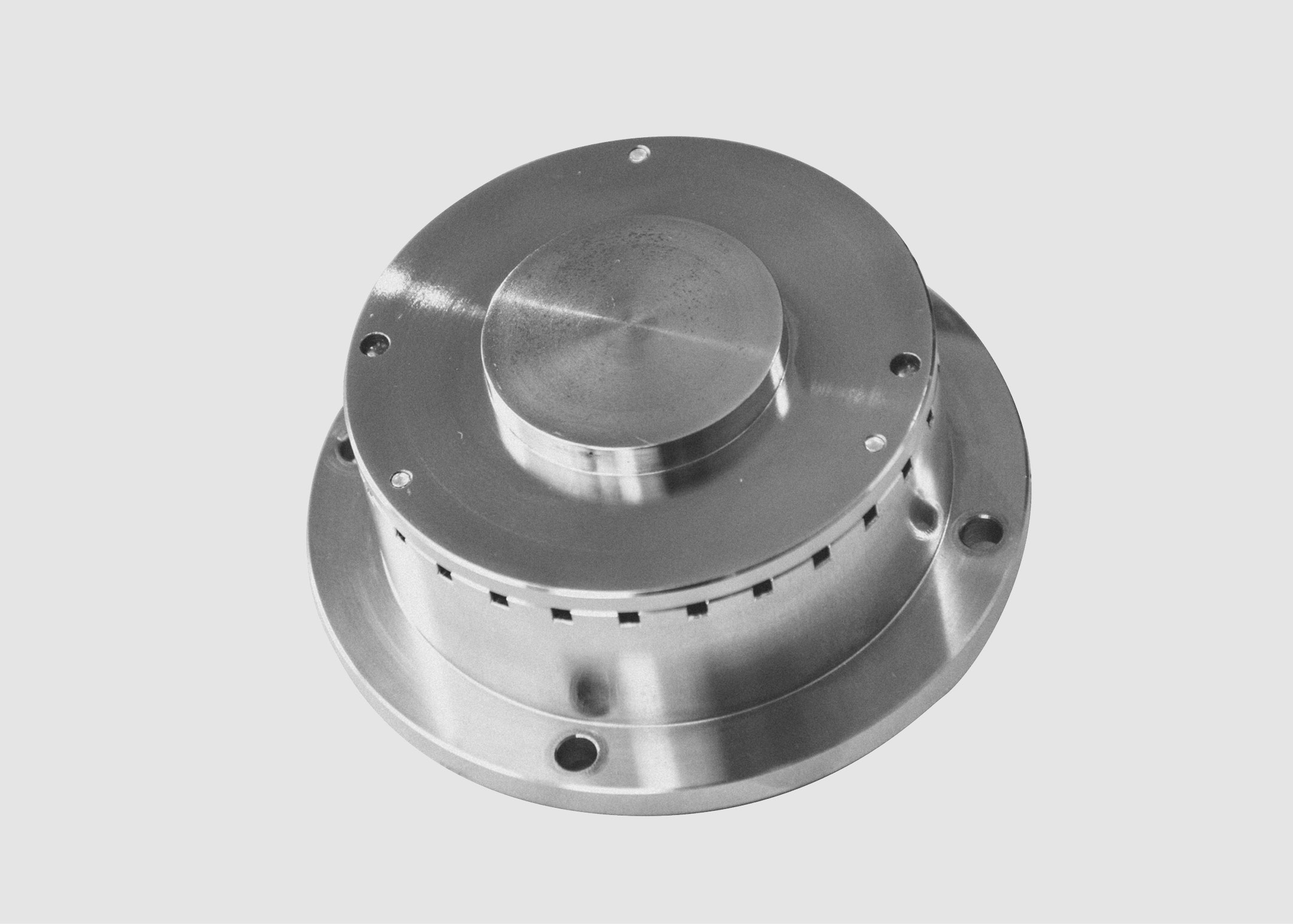

Wandgleit-Matrizensatz
Referenzproben mit Zertifikat (Butyl, HDPE)
Drehmomentstandard
mit Kalibrierzertifikat
Probenvolumen je Test: 4,5 cm³
Probenform: Gummischeiben, Pulver, Granulat, Gel/Paste
Maximale Heizrate: 1,33 °C/s (80 °C/min)
Temperaturbereich: Umgebungstemperatur bis 235 °C
Abmessungen: 800 x 620 x 2000 mm
Gewicht: ca. 420 kg
Maximale Scherrate bei Rotation: 500 s⁻¹
Maximale Scherrate bei Oszillation: 100 s⁻¹
Matrizen-Konfiguration: Geschlossene Matrize, bikonisch und Plattenteller-Geometrie
Antriebssystem: Hochdynamischer Servomotor, hochauflösende Messtechnik
Oszillationsfrequenz: 0,001 bis 100 Hz
Oszillationsdehnung: ± 0,001° bis unbegrenzt, ± 0,014 % bis unbegrenzt, > Rotation
Messdaten: Drehmoment, Temperatur, Frequenz, Dehnung;
Optional: Normalkraft, Matrizeninnendruck
Matrizenspalt: 0,48 mm (nominal)
Probenvolumen: 4,5 cm³
Elektrischer Anschluss: 400 V / 16 A
Schließsystem: Sanftes Schließen zur Vermeidung von Folienrissen und Probenbeschädigung; optional mit variabler Schließkraft
Drehmomentbereich: 0,001 bis 250 dNm
Normalkraft / Druck (optional): bis zu 10 kN
Prüfmodi:
Isotherm
Nicht-isotherm
Dehnungssweep
Frequenzsweep
Stationäre Scherung
Spannungsrelaxation
LAOS (Large Amplitude Oscillatory Shear)
Matrix-Test
Schnittstelle: Ethernet
Datenpunkte:
Mehr als 3500 Datenpunkte pro statischem Einzeltest verfügbar, einschließlich:
S’ Min
S’ Max
TS 1
TS 2
TC 10
TC 30
TC 50
TC 90
Inklusive integrierter, automatischer Berichtsfunktionen für dynamische Tests
Pneumatik: min. 6 bar (11,5 kN) / 60 psi
Elektrischer Anschluss:
400 V, 16 A
Fehlerstromschutzschalter (RCD) in der Mediensäule integriert
Pneumatischer Anschluss:
Ein Stecknippel mit NW 7,2 ist auf der Geräteseite installiert
Auf der Kundenseite wird ein Schlauch mit einer standardmäßigen Schnellkupplung NW 7,2 mm benötigt
Absauganschluss:
Der Außendurchmesser des Absauganschlusses beträgt 100 mm
Der Absauganschluss befindet sich auf der rechten oberen Seite des Geräts
Das kundenseitige Absaugrohr kann mit geeigneten Mitteln an den Anschluss befestigt werden
DAkkS akkreditiertes Labor seit 1996 – Kalibrierungen nach höchsten Anforderungen und weltweiten Standards.
Kalibriererinnerung – Wir erinnern Sie automatisch an Ihre nächste Kalibrierung.
Service-Pakete – Akkreditierte Kalibrierung inkl. Wartung und Reparatur zum festen Preis. Alles aus einer Hand.
PC-Hardwareanforderungen:
Windows 10 oder höher
Mindestens 16 GB RAM
Mindestens 256 GB SSD
Dedizierte Netzwerkkarte mit 1 Gbit/s
Patchkabel zwischen Computer und Gerät
Administratorrechte
